过氧化甲乙酮（MEKPO）是玻璃钢常温固化工艺中最常用的固化剂，但实际上，热固性树脂用的过氧化物还有不少，主要是分为室温固化和高温固化二大类。分类如下：
1、室温固化用过氧化物
·过氧化甲乙酮(MEKP)
·过氧化苯甲酰(BPO)
·过氧化环己酮(CHPO)
·过氧化乙酰丙酮(AAP)
·过氧化物混合物
2、高温固化用过氧化物
·拉挤工艺用过氧化物
·SMC/BMC用过氧化物
众多热固性树脂用的过氧化物中，过氧化甲乙酮使用最广泛，接下来我们重点谈谈如何正确使用过氧化甲乙酮。
大多数玻璃钢工厂，对于过氧化甲乙酮真的是又“爱”又“恨”！说句一点不过分的话，如果您不妥善保管过氧化甲乙酮或者是购买了劣质过氧化甲乙酮，就相当于您的工厂多了一颗定时炸弹，无论您多么努力，它都有可能让您几十年的努力成果一夜归零。所以小编呼吁所有使用过氧化甲乙酮的工厂，生产过程中过氧化甲乙酮使用安全问题。首先是避免买不正规工厂生产的劣质固化剂，其次是要妥善保管好您购买的固化剂，只要做好以上二点，工厂最大安全隐患就在可控范围内了。
过氧化甲乙酮的奥秘就藏在这4张图里

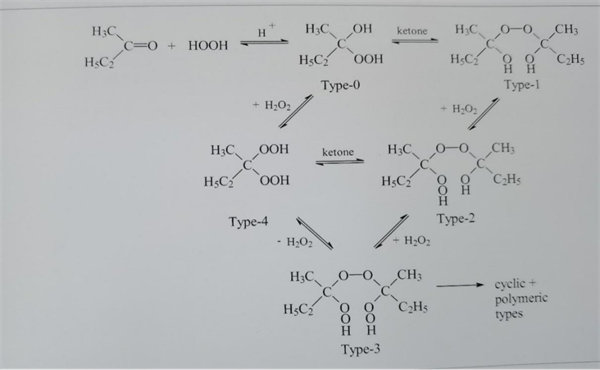

首先来看看图1：过氧化甲乙酮分子式

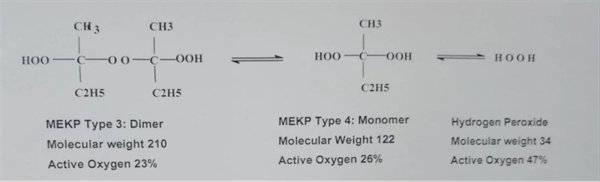

其次我们通过图2了解一下过氧化甲乙酮中不同过氧化物组分的作用：
从中可以看出：
1、过氧化氢决定凝胶时间
2、Type 4过氧化甲乙酮决定初始固化速度
3、Type 3过氧化甲乙酮决定整个固化及后期固化

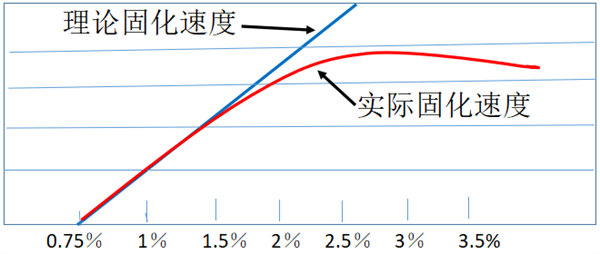

接下来我们来看看图3：固化剂固化速度与添加量
从图3可以看出并不是固化剂添加量越大固化的速度就无限加速。
一般建议固化剂的合理用量:
胶衣:1.5-2.25%
树脂:1.0--2.5%
以上建议仅供参考，可结合当地气温及不同季节适当调整。

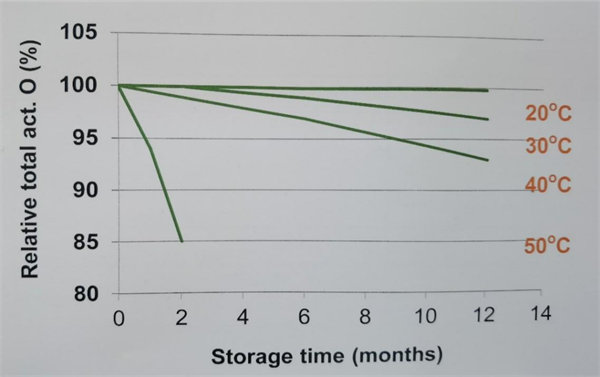

图4：固化剂储存稳定性
从图4可以看出，储存温度越高储存时间越短，稳定性越低，因此固化剂最好储存在阴凉环境中。
既然过氧化甲乙酮对安全生产及产品质量有着重大影响，那么我们广大用户如何选择好的过氧化甲乙酮产品呢？
首先是选择采购正规过氧化甲乙酮生产工厂生产的产品，查验其工厂是否具有过氧化甲乙酮生产资质。
其次是采购合格要求的过氧化甲乙酮，而高品质的过氧化甲乙酮具备以下几个条件：
●组成
活性氧含量≤10%；水分含量<3%；甲乙酮含量<3%
邻苯二甲酸二甲酯或脂肪族酯类作为溶剂
●产品质量的稳定性
同批次产品在几个月内应保持恒定的反应活性凝胶/固化时间不发生变化
●产品质量的一致性
不同批次产品中应保持恒定的反应活性，保证每次供货的产品凝胶/固化时间不发生变化
最后就是在签订相关采购合同时，要求工厂把以上相关产品质量参数列入合同中，这样的话就比较稳妥了。
（来源：新型玻璃钢渔船）
－－－－－－
相关文章推荐：
两岸猿声啼不住，轻舟已过万重山---中国玻璃钢渔船发展风雨历程
面对新一轮环保革命 | Synolite新丽材低苯乙烯树脂为您保驾护航
剑在手，问天下谁是英雄！--FRP渔船制造 真空树脂导入成型 手糊成型工艺PK
无蜡垢更好用！玻璃钢专用脱模蜡——美国Stoner蜜蜡250脱模蜡，您值得拥有！
还在为车间气味、粉尘、废料处理等问题发愁吗？新型VPI硅胶真空成型工艺为您轻松搞定
几度风雨几度春秋，风霜雪雨搏激流——中国渔船玻璃钢化是必然发展趋势！
打印
