上一回我们学习了简单的胶衣修补方法,
但这对于求知欲极强的我们来说一定是不够的,
当需要修补的缺陷区域较为严重时,我们又该使用怎样的方法呢?
别急,
博皓讲堂马上带您去求解。
修补步骤

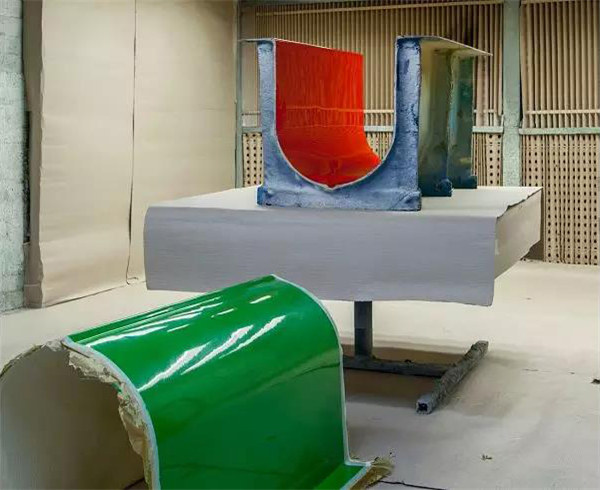

修补缺陷严重的区域,即缺陷区域延伸至树脂和玻璃纤维时,应按照以下步骤进行:

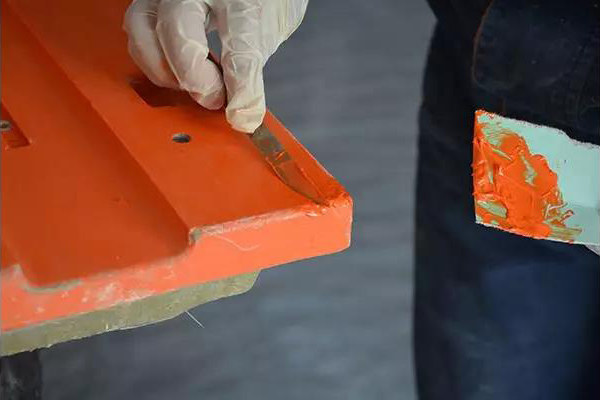

1、使用锋利的开槽工具,打磨缺陷区域。
注意:不要留下任何切痕边缘,羽化缺陷区域。
2、用气管吹净剩余物,并用干净丙酮清洗。
3、用2oz.的玻璃钢毡或用催化过的层压树脂等效毡进行糊制铺层。均匀地喷涂胶衣,使修补区域的厚度和周围铺层一样,待其凝胶后,用刮刀修去多余的玻璃纤维和树脂。
注意:分阶段进行铺层,一次铺层不要超过两层2oz.的毡,以避免铺层过多。
4、在70℉下,修补区域应固化至少3小时。
5、用280目的干砂纸打磨树脂和玻璃纤维,去除多余的玻璃纤维,使表面均匀平整。然后用气管吹干净修补区域,并用干净丙酮清洗。
6、然后按照“深层缺陷-开槽”中列出的步骤4至步骤7操作。
注意事项
1、修补部件时使用与原批次相同的胶衣。修补时应从罐中取出1加仑的胶衣以备下一步的修补使用,取出胶衣前应充分搅拌。
2、受损严重的区域不能一步完成,应分多步进行修补,因此一次将过多的胶衣喷涂在制品表面可能会过度放热,从而导致表面收缩。
3、待每层都固化后,再进行下一层的喷涂。
4、使用干净、优质的丙酮进行清洗。
5、修补时不要使用MEKP催化剂质量分数超过2.5%或低于1%的胶衣。
6、在较冷的环境下,可使用热灯、热气枪或小型供暖器来加速修补程序。
注意:不要过度加热,否则可能会引起发泡或颜色不一致。
7、喷涂补丁通常优于斑点补丁,总之, 使所有的补丁都尽可能的小。
8、在胶衣中加添加剂可能会引起颜色的变化。
修补指南
问题1:
表面无光泽
可能的原因:
使用更多的抛光剂抛光
问题2:
光泽度低
可能的原因:
需要抛光剂和抛光蜡做更多的修补。
问题3:
补丁处颜色不同
可能的原因:
使用不同生产批次的胶衣材料、材料或设备脏、催化不当、修理区域脏。
问题4:
补丁脱落
可能的原因:
清洁和修补不当。
问题5:
补丁处不干
可能的原因:
催化剂比例不合适、温度太低。
问题6:
表面多孔
可能的原因:
胶衣中的空气过剩、水污染、喷涂技术、修补材料太厚。
问题7:
划痕/打磨标记
可能的原因:
砂纸砂粒太粗糙、抛光轮上有污垢或其他异物、修补处固化不完全。
问题8:
剥落和开裂
可能的原因:
胶衣材料在打磨之前未固化、催化不当。
问题9:
下凹区域
可能的原因:
湿磨时使用的打磨块太小、用手指打磨而不是使用打磨块、固化时放热过多、补丁区域未正确填充。
问题10:
表面污斑
可能的原因:
没有用丙酮擦净表面、材料被污染、补丁未充分固化。
问题11:
补丁周围有环
可能的原因:
边缘没有恰当羽化或打磨、原始胶衣材料上有微孔,可能需要重新喷涂、固化不足的补丁。

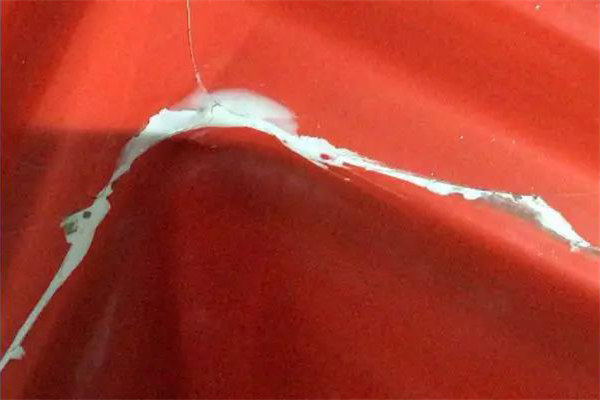

问题12:
再次出现裂缝
可能的原因:
裂纹没有完全被打磨掉、铺层较弱。
问题13:
补丁高光泽度、部件暗淡
可能的原因:
原始胶衣固化不足、抛光时产生过多的热量。
问题14:
补丁上有微孔或孔洞
可能的原因:
喷涂不当、填料混合不当、被截留的溶剂、空气没有出来。
问题15:
补丁表面低
可能的原因:
没有为补丁收缩留出足够的余量、过度填充修复区域、在补丁固化之前不要打磨和固化。
技术员之所以称为技术员
是因为他们的操作是需要专业技术的
不论是工具还是辅料
在使用的时候都要十分留心
下周三
广东博皓小编带您走入专业的溶剂课堂
各位专业人士,请准备!
【阅读延伸】
博皓干货 | 玻璃钢船艇就像一位高贵的公主,需要你的细心与呵护!
干货不干 | 别怪我没提示你,错过这期,你将会损失好多MONEY!--固瑞克胶衣喷涂设备
剑在手,问天下谁是英雄!--FRP渔船制造 真空树脂导入成型 手糊成型工艺PK
几度风雨几度春秋,风霜雪雨搏激流——中国渔船玻璃钢化是必然发展趋势!
纪实|累并快乐着,小众实干派!这里有一群为复合材料奋斗终生的人!
公司简介:
广东博皓复合材料有限公司是一家复合材料行业整体解决方案服务商,我们致力于为客户提供更为完善的复合材料产品解决方案,更为顶尖的复合材料工艺及技术服务,更为先进的复合材料模具设计与制造。
我们与全球最大的玻璃纤维专业制造商——中国巨石股份有限公司、世界顶级不饱和树脂生产商——AOC力联思树脂集团、流体处理设备和系统全球领先生产商美国固瑞克(GRACO)、美国百年蜜蜡生产企业STONER公司等全球领先原材料厂商建立长期战略合作伙伴关系。我们为客户提供更优质产品的同时,也为客户提升品牌价值,赢得更多利益提供了一个坚强而有力的保障!
--------------
联系方式
产品/技术咨询:18026298689(赖副总)
客服电话:020-39966201-823
传真:020-39966209
邮箱:info@frpgd.com
博皓官网:http://www.frpgd.com
公司地址:广东省广州市番禺区天安番禺节能科技园总部中心一号楼1103至1105
【力联思树脂推荐】
力联思环氧双酚A 乙烯基模具树脂 游艇船用FRP树脂956N 零收缩耐高温树脂
帝斯曼乙烯基防腐树脂 力联思乙烯基酯树脂430# 高耐热高韧性耐腐蚀树脂 390#不饱和聚酯树脂 防腐工程复合材料
力联思阻燃树脂8175# DSM帝斯曼阻燃防火树脂 乙烯基树脂430YT 邻苯高耐热不饱和聚酯树脂 用于玻璃钢真空导入RTM工艺
船艇用乙烯基酯树脂 环氧双酚A 乙烯基模具树脂 邻苯手糊工艺树脂 预促进触变树脂
缠绕树脂 力联思树脂华南代理 P65-901乙烯基树脂耐高温树脂 邻苯树脂 玻璃钢缠绕工艺用
模压树脂 广东不饱和树脂厂家 力联思P171-903邻苯树脂 SMC模压工艺低收缩树脂 耐热耐水性高强度树脂
【力联思胶衣推荐】
玻璃钢胶衣厂家 力联思模具胶衣8366系列 帝斯曼DSM乙烯基8300#胶衣 玻璃钢喷射成型胶衣
玻璃钢船艇用/滑道胶衣 卫浴洁具产品胶衣胶水 力联思间苯新戊二醇胶衣 DSM帝斯曼8373#胶衣 彩色胶衣 无色透明胶衣
Aliancys力联思间苯胶衣A400# 帝斯曼DSM胶衣 高韧性高光泽度树脂胶衣 卫浴洁具喷射成型胶衣
【玻璃钢配套设备】
GRACO固瑞克喷涂设备 内混/外混单色胶衣喷涂机系统 FRP玻璃钢喷射设备 RS胶衣喷枪
美国GRACO固瑞克多色胶衣喷涂机 内混/外混胶衣树脂喷涂设备 玻璃钢配套设备厂家
GRACO固瑞克FRP纤维树脂喷涂机系统 内混/外混短切玻纤树脂喷涂设备RS玻纤喷枪玻璃钢设备
固瑞克GRACO基本型RTM注射机辊涂机 轻质RTM低压注塑系统 无气喷涂机 船舶汽车飞机用FRP喷涂设备
玻璃钢抽真空机 玻璃钢VIP真空灌注成型导入设备 树脂硅胶抽真空泵电动机 真空袋压工艺/轻质RTM成型设备
打印
