新一代高填充可喷涂原子灰BH505产品是以不饱和聚酯,环氧改性树脂为载体,结合无卤阻燃剂合成而成的一款阻燃涂料。主要用于轨道交通车辆制造行业、复合材料、风力发电行业、金属制品及铸铁填补等,尤其适用于不易采用刮涂的异型结构找平,填平与修饰底材凹坑、针缩孔、裂纹或小焊缝等缺陷,保证一次性喷涂达到平整、平滑。
原子灰BH505产品可以使用高压缩比喷涂设备进行喷涂作业,大幅度提升了生产效率,施工也变得更加轻松简单,不需人工配料安全高效,喷涂均匀度高减少浪费,用工量成倍数减少,用工成本大减,固化剂通过管道到喷枪口与原子灰雾化混合,使工作环境得于改善、全封闭工艺过程更加安全环保。
1、填孔性优异,顺粒、无裂纹、无气泡。易打磨、不粘砂纸、无明显白点;
2、附着力好;
3、可使用机械大面积施工,大幅降低人工成本、大大缩短生产周期,可大量减少原子灰施工人员;
4、可免底漆,中涂,直接施工面漆(低光泽面漆)。
颜色:白色粘稠液体
包装粘度:(3000-5000)cp/NDJ-1@25℃
型号:BH505
规格:25KG/桶
保质期:3个月
储存温度:≤25℃
基材
表面有凹坑、针缩孔、裂纹或小焊缝等缺陷需要填补找平的基材,可以是玻璃钢、金属、木材等。
前处理
对于金属基材,应先除油,除锈,然后用溶剂擦拭干净,喷涂专用底漆后再喷涂高填充原子灰,以便提高附着力及暴露孔洞缺陷;对于玻璃钢基材打磨彻底后,可直接喷涂高填充原子灰。

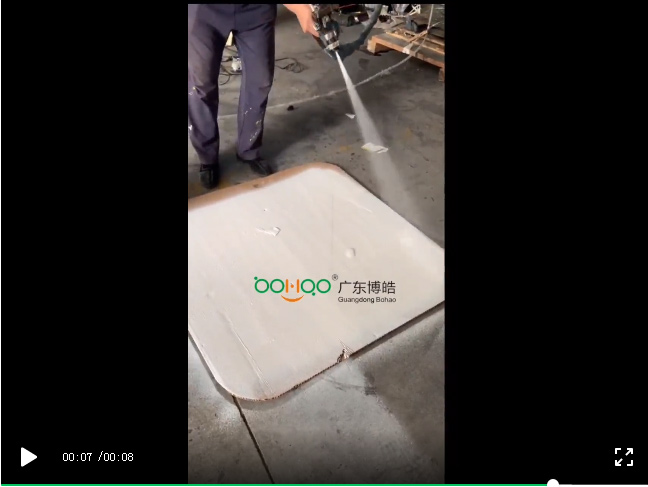

喷涂设备
采用高压无气喷涂,气源压力(0.4~0.6)MPa,压缩比(30-50):1,使用双组份供漆体系枪内混合并配有清洗单元。
施工环境
(15-30)°C
固化剂配比
原子灰:M200固化剂=100:(1-2)
喷涂前准备
原子灰使用前,先用搅拌探至桶底搅拌如有必要,使其均匀无沉淀,并用170目滤网过滤。
施工要求
为防止流挂,通过多次喷涂达到膜厚,建议喷枪枪距在(30~50)cm,喷涂厚度务必均匀,可喷绘膜厚为 (300~800)um设备工具清洗
施工结束后用阻燃清洗剂BH802及时清洗干净,洗剂可选用酮类、醋类、醇醚类等高极性溶剂。
干燥条件
喷涂后自于(3-4)小时可以打磨,因自身固化特性,通常国化温度不低于15°C,当温度较时,干燥时间延长属于正常现象。具备烘烤条件的话,烘烤温度 (40-60)°C,烘烤时间1小时,冷却后即可打磨。
用于轨道交通车辆制造行业、复合材料、风力发电行业、金属制品及铸铁填补等,尤其适用于不易采用刮涂的异型结构找平,填平与修饰底材凹坑、针缩孔、裂纹或小焊缝等缺陷,保证一次性喷涂达到平整、平滑。
--------------
联系方式
18026298689(赖先生)
客服电话:020-39966201
传真:020-39966209
邮箱:bohao6868@frpgd.com
博皓官网:http://www.frpgd.com
公司地址:广东省广州市番禺区天安番禺节能科技园总部中心一号楼1104至1105
