» 解决方案
≡ 玻璃钢模具系统解决方案
模具方案(经典)
发布时间:2018-10-31
打印

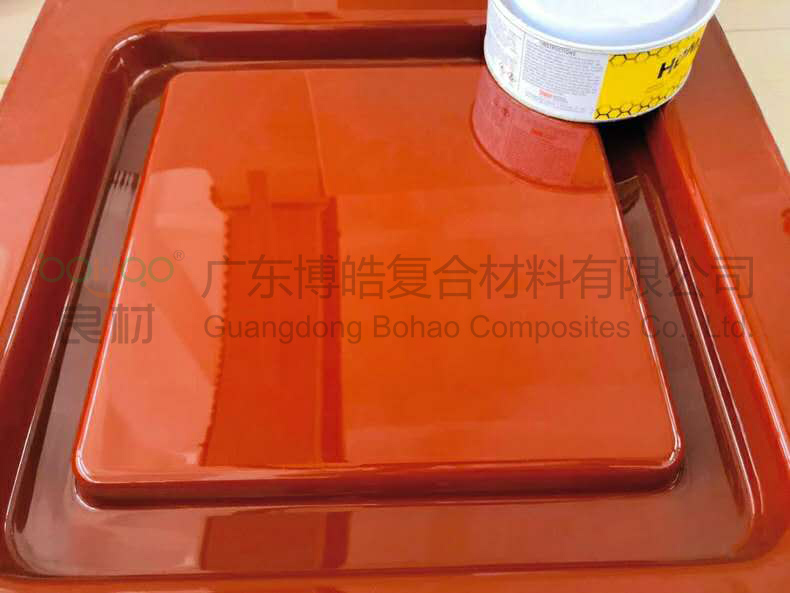

广东博皓提供玻璃钢模具系统解决方案之经典模具方案



步骤1 模具胶衣 喷射型乙烯基模具胶衣(力联思8366-WI-0520)

   操作步骤 分两次施工,第一次胶衣厚度0.4-0.5mm,第二次胶衣厚度0.3-0.4mm。等胶衣气干后,做50g表面毡(表面毡切勿出现重叠的现象)。



步骤2 模具树脂 乙烯基模具树脂(力联思 430ACT)

   产品物料 1层50g表面毡

   操作步骤 等树脂固化后,先挑气泡,再除刺除蜡处理(60目砂纸打磨),须按顺序操作。



步骤3 模具树脂 乙烯基模具树脂(力联思430ACT)+300g无碱毡

   模具树脂 力联思 0544-I-2

   产品物料 300g无碱毡+450g(+/-45)轴向布+300g无碱毡

   操作步骤 等树脂固化后,先挑气泡,再除刺除蜡处理(60目砂纸打磨),须按顺序操作。



步骤4 模具树脂 (力联思0544-I-2)

   产品物料 300g无碱毡+450g(+/-45)轴向布+300g无碱毡+450g轴向布(+/-45)+300g无碱毡

   操作步骤 等树脂固化后,先挑气泡,再除刺处理(80目砂纸打磨),采用固化系统递进法按顺序操作。



步骤5 模具树脂 (力联思P82TV-901)

   产品物料 300g无碱毡+450g(+/-45)轴向布+300g无碱毡+450g轴向布(+/-45)+300g无碱毡。

   操作步骤 采用固化系统递法按顺序操作,最后做完刷一层树脂作为耐侯性保护的富树脂层。







打印
欢迎光临广东博皓,很高兴为您服务
