中文 /  English
主页 › 新闻中心 › 查询结果
» 新闻中心
  • 博皓动态
  • 行业动态
    • ≡ 新闻动态
    如何更好使用拉挤系统固化剂Pulcat系统-拉挤成型
    发布时间：2017-06-03
    打印

    PULCAT 固化剂系统 —— 四步固化系统

    1. 简介
    为了实现最快的线速,大多数拉挤生产商如今正在使用二到三组分的固化系统。这是因为单组分的固化系统不会给他们需要的固化表现。在这些固化系统中,至少有一种固化剂需要冷藏运输和储存。一个常见的二组分固化系统是用过氧二碳酸盐作为起始引发剂和 TBPB 作为终止固化剂的混合物。有时过氧化缩酮也被作为中间固化剂。虽然这将产生额外费用，并带来潜在安全风险，但考虑到产线效率的提高，这也值得。然而,本文将描述一个不需要冷藏运输和储存，但仍能保持传统生产线速的固化系统。

    2. 产品描述
    PULCAT 固化系统由两种不同的固化剂组成,ANDONOX PULCAT AW-PF/AMB 和 NOROX TBPB。 ANDONOX PULCAT AW-PF/AMB 是一种基于 MIBKP 的固化系统，包含三种不同的活性组分。组分中的引发剂在低温下即可激活固化过程。NOROX TBPB 是一种纯的 TBPB，用来完成固化过程。由于整个固化系统由四种活性成分组成，制品整体的固化质量大为提高。

    3. 特点和优势
    首先，无论是ANDONOX PULCAT AW/AMB还是NOROX TBPB都不需要冷藏运输或存放。 对于其他拉挤固化剂来说,考虑到保质期和安全性，制造商往往会建议将固化剂存放在尽可能冷的环境下。
    第二，制品外表面质量得到很大改善，气泡较少。
    第三，固化系统完全是液体的。这使其更易混合进树脂体系，消除了用苯乙烯来溶解过氧化物粉末的弊端。这些特点降低了操作的危险性和固化剂成本。
    第四，PULCAT固化系统的综合成本相比其他拉挤固化剂更低。

    4. 固化剂配比
    经验告诉我们,PULCAT 的添加量通常为固化系统中过氧二碳酸盐添加量的1.3-1.5倍。 对于中高温固化剂(通常为 TBPB)，添加量通常为过氧二碳酸盐的0.5倍。确切的添加量将取决于具体工艺。如果您想要在更短的时间内达到放热峰,可以增加 PULCAT 的量。如果您想提高放热峰温度,可以增加 TBPB 的量。对于新用户来说,推荐的固化剂添加量：Pulcat 0.6-0.9%，TBPB 0.1-0.2%。

    5. 加热区温度
    PULCAT 固化系统的反应引发温度高于过氧二碳酸盐类固化剂，因此您需要略微提高温度。提高的引发温度意味着您将不需要中间引发剂，过氧化辛酸或过氧化缩酮。第一温区通常需要小幅增加。第二个和第三个加热区域的温度可以保持不变,或者也可根据需要增加几度。提高温度对于拉挤生产商一般不是问题,除非他们已经在最高温度运行。

    6. 保存期
    通常 PULCAT 固化系统的保存期为10-12 个小时，有时可以高达 24 小时。通过添加诸如 BHT 等阻聚剂，可以延长保存期至3-4 天。BHT 可以起到特别好的效果是因为它会在高温中分解。另外，保存期在很大程度上也取决于固化剂所使用的颜料。

    7. 速度
    速度取决于型材，但PULCAT固化系统不会因型材的不同而降低生产线度。通过用PULCAT固化系统替代过氧二碳酸盐系统，拉挤生产商通常能将线速提高25%以上。型材表面固化的改进和牵引力的减少意味着生产商能加快生产速度，而不会因此产生气泡及型材表面质量问题。通过增加PULCAT AW-PF的量和/或升高温度，你能将放热峰提前，并增加线速。放热峰的位置应出在加热区的中段或是2/3后的区域。

    8. 型材

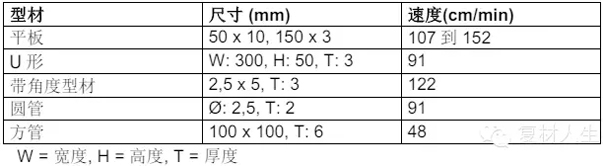

    拉挤型材实例:
    拉挤型材实例

    9. 树脂
    使用树脂的类型有时会影响所需 PULCAT AW-PF 和 TBPB 的量。目前来说，通常使用的是高、中、低反应活性的邻苯树脂，柔性和刚性的间苯树脂和 DCPD 树脂。

    10. 表面质量
    PULCAT 固化系统也能给予您更长的玻璃纤维加湿时间，因此型材的表面质量更好。在基于过氧二碳酸盐的固化系统中，表面常常会出现水泡，而负责销售固化剂的人通常会归咎于面纱质量不好。

    11. 颜料
    金属基和含有碳黑的颜料会使保存期变短。

    12. 评估固化剂的方法
    旧的 SPI 评估法不能评估出 PULCAT 固化系统的真实表现，因为这个实验是在相同的温度下进行的。DSC 评估法更完善，但同时还是要谨记增加 4-8℃的温度。有一种评估过氧化物添加量的方法是通过“拉挤模具放热实验”来测试。该方法是将热电偶插入潮湿、移动的型材中测温。

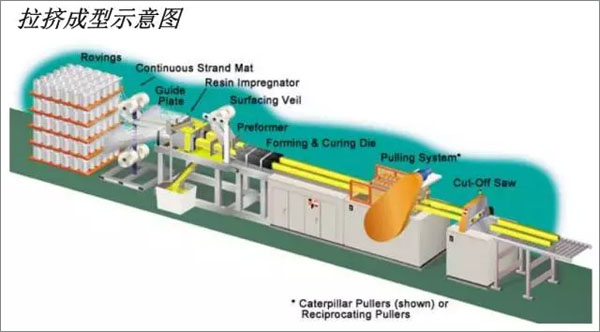

    拉挤成型示意图

    13. 固化特性
    如果您对比 PULCAT 固化系统和过氧二碳酸盐固化系统的DSC 曲线，可以发现：
    1）PULCAT 固化系统的峰值出现的较晚，它给出较长的玻纤加湿时间。拥有更长的加湿时间意味着做出更好的表面质量。
    2）峰值曲线更宽意味着更多的能量，PULCAT 固化系统能在更长时间内进行固化，固化效果更好。
    3）放热峰温度大约高 5℃。因为 PULCAT 固化系统的固化更好，会更有利于挥发物的排出，从而降低出现水泡的几率。同时更好的型材表面质量使牵引力更低。

    打印
    Tags:
    欢迎光临广东博皓，很高兴为您服务
