在玻璃纤维增强复合材料（玻璃钢）的应用中，特别是在严苛的海洋环境如玻璃钢渔船制造中，玻璃纤维的化学稳定性是决定制品长期耐久性和安全性的关键因素。化学稳定性是指玻璃纤维抵抗水、酸、碱等介质侵蚀的能力。对于长期浸泡或接触湖、河、海水（均为中性或弱碱性介质）的渔船而言，耐水侵蚀性尤为关键，直接关系到船体的使用寿命。
化学稳定性的评价指标：
玻璃纤维受介质侵蚀的程度通常通过以下指标衡量：
1. 重量损失率： 侵蚀前后纤维的质量变化。
2. 析出物分析： 侵蚀液中碱金属离子（如Na⁺, K⁺）或其他玻璃组分的含量。
3. 强度损失率： 侵蚀后纤维力学性能（如拉伸强度）的下降程度。
4. 纤维直径变化： 侵蚀后纤维直径的减小量。
水对玻璃纤维的侵蚀机理：
水（尤其是升温条件下）侵蚀玻璃是一个复杂的物理化学过程，核心是离子交换和网络溶解：
1. 离子交换（脱碱）：
玻璃网络中的碱金属离子（如Na⁺）与水中的H⁺发生交换：
`≡Si-O-Na + H₂O → ≡Si-OH + Na⁺ + OH⁻`
结果：水中H⁺减少，OH⁻增加，溶液逐渐变为碱性。
2. 网络解体（水解）：
形成的OH⁻具有强攻击性，破坏硅氧骨架（≡Si-O-Si≡）：
`≡Si-O-Si≡ + OH⁻ → ≡Si-OH + ≡Si-O⁻`
新产生的≡Si-O⁻为了满足电价平衡，进一步与水反应：
`≡Si-O⁻ + H₂O → ≡Si-OH + OH⁻`
此过程循环往复，导致玻璃网络不断被破坏溶解（硅酸盐水解）。
3. 高硅膜的形成：
随着易溶离子（Na⁺等）的持续溶出，玻璃表面逐渐形成一层多孔的、富硅（SiO₂）的“沥滤层”。
这层膜的溶解速度以及侵蚀介质向内部渗透和反应产物向外扩散的速率，共同决定了玻璃整体的耐水性。
无碱玻璃纤维（E玻纤）的卓越耐水性：

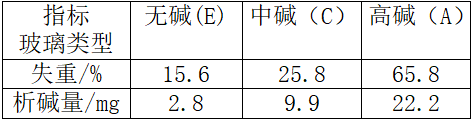

玻璃纤维的耐水性
实验数据表明（将5000 cm²表面积的玻璃纤维试样在250 ml蒸馏水中煮沸3小时）：
1. 耐水性排序： 无碱玻璃纤维 (E玻璃) > 中碱玻璃纤维 (C玻璃) > 高碱玻璃纤维 (A玻璃)。
2. 水解级分级：
E玻璃： 属于 Ⅰ级水解级 (耐水性最优)。失重极低强度保留率高。
C玻璃： 属于 Ⅱ级水解级 (耐水性中等)。
A玻璃：属于 Ⅲ级水解级 (耐水性较差)。
3. 关键原因： E玻璃的碱金属氧化物含量极低（通常<0.8%），大大减少了可被水侵蚀溶出的离子源，有效抑制了离子交换和后续网络水解过程，显著提升了其在水中长期服役的稳定性。
玻璃钢渔船选材的核心要求：
基于对使用寿命和安全性的严苛要求：
必须选用无碱玻璃纤维（E玻璃）作为增强材料。E玻璃优异的耐水性可有效抵抗湖、河、海水长期浸泡的侵蚀，确保玻璃钢船体基材（纤维）的力学性能在数十年内保持稳定，防止因纤维劣化导致的船体强度下降、分层、渗水等问题。
其他高性能纤维在造船中的应用对比：

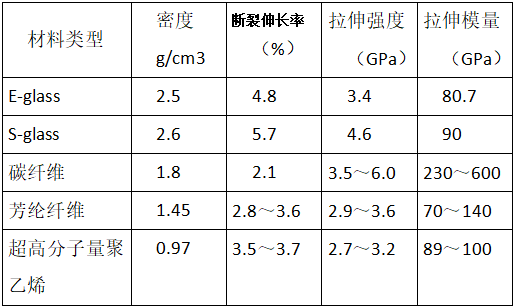

主要高性能纤维的力学性能
除了E玻璃纤维，碳纤维、芳纶等高性能纤维也应用于高端船舶制造：
1. 芳纶纤维 (如Kevlar)：
优势： 极高的比强度、出色的韧性、优异的抗冲击和防弹性能。适用于对抗拉强度、抗冲击和轻量化要求极高的船艇部件（如部分赛艇、巡逻艇的防弹舱壁）。
劣势：压缩强度和弯曲强度相对较低，易发生微屈曲；成本较高。不适用于承受高压缩/弯曲载荷的主船壳结构，应用范围受限（严格限重的高性能小艇）。
2. 碳纤维：
优势：在常用增强纤维中具有最高的比强度和比模量（刚度），极好的耐疲劳性和高温性能。是实现极致轻量化和超高刚度的理想选择。
劣势：成本极其高昂。
应用：主要用于对轻量化和刚度要求极端苛刻的顶级竞赛帆船、游艇、军用高速艇等高性能船舶的部分或全部结构。其高昂成本限制了在普通渔船上的大规模应用。
结论：
对于玻璃钢渔船这一量大面广且对长期可靠性和成本敏感的应用领域，无碱玻璃纤维（E玻璃）凭借其卓越的耐水性（Ⅰ级水解级）、良好的综合力学性能以及相对合理的成本，是不可替代的核心增强材料。深刻理解水侵蚀的机理以及E玻璃的耐腐蚀优势，是确保玻璃钢渔船安全服役数十年、抵御海洋环境侵蚀的科学基础。而碳纤维、芳纶等高性能纤维，则在追求极致性能的特殊船舶领域扮演着补充角色。
（本文来源于“新型玻璃钢渔船”公众号，转载须经同意）
--------------
联系方式
电话：020-39966201/18026298689（赖先生）
传真：020-39966209
邮箱：bohao6868@frpgd.com
公司地址：广东省广州市番禺区天安番禺节能科技园总部中心一号楼1104至1105
打印
