中文 /  English
主页 › 新闻中心 › 行业动态 ›
» 新闻中心
  • 博皓动态
  • 行业动态
    • ≡ 行业动态
    真空成型工艺操作步骤详解——湿法与干法
    发布时间：2017-06-03
    打印

    随着环保意识的增强，复合材料行业的有关挥发物的法规也越来越严格，在这种情况下，传统的开模工艺必将遭到淘汰，于是国外科学家研究成功了各种类型的真空成型工艺。

    其中比较典型的有“SCRIMP”(Seeman复合材料树脂浸渍技术）、RIF1（柔性膜树脂浸渍技术）、VARI（真空辅助RTM）以及SPRINT(SP树脂浸渍技术）。这些成型工艺大体都是在真空状态下排除纤维增强体中的气体，利用树脂的流动、渗透，实现对织物的浸渍，并在室温下固化，形成一定树脂/纤维比例的工艺方法。

    这些工艺大都仅仅需要一个单面的刚性模具，用来铺放纤维增强体；模具只为保证结构型面满足要求，简化了模具制造工序，节省了费用，有的上模为柔性真空袋膜；整个工艺操作过程在室温下进行，无需加热；也只需一个真空压力，无需额外的压力。

    对于我们生产大型的风力叶片，采用这种工艺，可以有效的降低树脂含量，提高纤维含量，从而提高玻璃钢的强度，减轻叶片重量。并大大降低劳动强度，提高生产效率。当然工艺的发展始终离不开原材料的配套和发展，上述的真空成型工艺绝大部分除技术要求外，最主要的还是对增强材料的要求，增强材料要求除能满足要求的强度外，同时要能在树脂流动过程中充当流道的作用。传统的毡、布等玻璃纤维制品已不能满足这种要求，只有复合编织物和缝合织物才能有这样的效果。

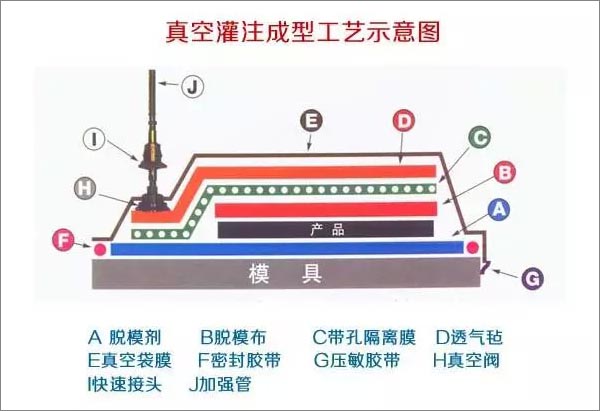

    真空灌注成型工艺（湿法）示意图

    真空灌注成型工艺（湿法）操作步骤
    1、模具准备，涂脱模剂
    2、产品积层（手糊、喷射、预浸料）
    3、铺脱模布
    4、铺隔离膜或带孔隔离膜（可以不铺）
    5、铺透气毡
    6、粘贴密封胶条（可以提前）
    7、铺真空袋膜
    8、安装真空阀、快速接头和真空管
    9、接气源，检验真空度
    10、抽真空，产品固化
    11、产品脱模

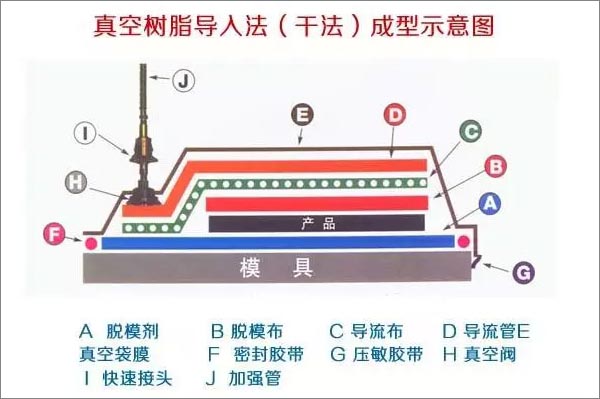

    真空树脂导入法（干法）示意图

    真空树脂导入法（干法）的操作步骤
    1、模具准备，涂脱模剂
    2、胶衣、产品积层（不含树脂的增强材料）
    3、铺脱模布
    4、铺导流布、导流管
    5、粘贴密封胶条（可以提前）
    6、铺真空袋膜
    7、安装真空阀、快速接头和真空管
    8、接气源，检验真空度
    9、抽真空，导入树脂
    10、产品固化
    11、产品脱模

    打印
    Tags:
    欢迎光临广东博皓，很高兴为您服务
