玻璃纤维无捻粗纱布是复合材料领域的关键增强材料，其性能与用途根据不同的分类方式存在显著差异。主要可从组织结构、纱线增强方向和纤维化学成分三个方面进行划分。
一、 按组织结构分类
组织结构直接影响织物的物理性能和工艺适应性：
1.方格布（平纹布）：采用平纹组织（1/1），经纬纱一上一下交替交织。一个完整组织循环内交织点数（ng）为2，是三者中最多的。这使其结构紧密，织物硬挺、平整、不易变形。主要用于增强平面或曲度较小的玻璃钢制品（如板材、平板结构）。若用于形状复杂、凹凸大的制品，容易起皱。

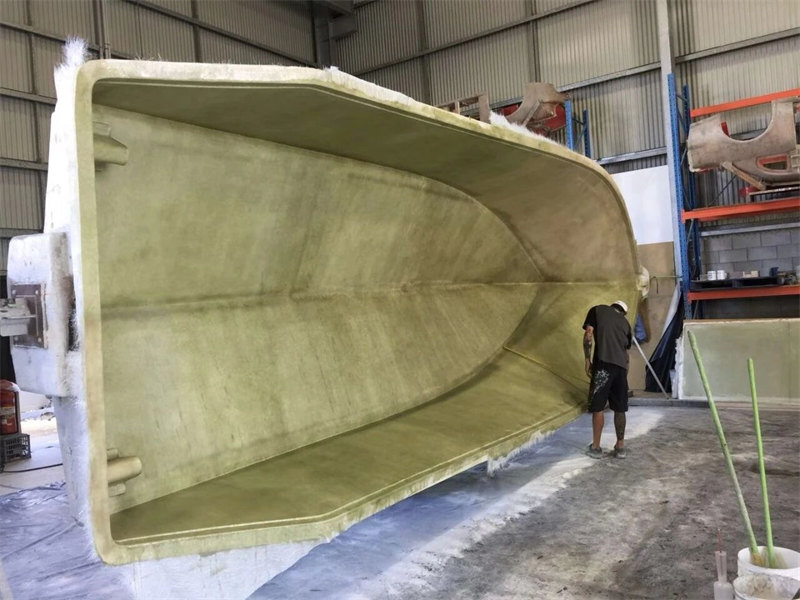

2. 斜纹布：采用斜纹组织（如1/2, 2/1, 2/2等），经纱或纬纱浮长线呈阶梯状排列，在布面形成连续的斜向纹路。一个完整组织循环内交织点数ng为3或4，低于方格布。因此，其经纬纱屈曲较小，结构相对疏松、柔软，易于变形。这种特性使其在制造形状复杂、曲率大的玻璃钢制品（如船体、复杂壳体）时，具有优异的覆模性和成形性，不易起皱。图2-5直观对比了其与方格布结构的差异。
3. 缎纹布：其特点是单个完整组织循环内经纬纱交织点数至少为5（ng≥5）。这种结构纱线浮长更长，织物表面更光滑，但在玻璃纤维无捻粗纱织物中应用相对较少。
组织结构与纤维直径的协同影响：布的覆模性不仅取决于组织，还与所用玻璃纤维的直径密切相关。生产粗纱的玻纤直径范围通常在12~24μm。直径越粗，织成的粗纱布越硬挺；直径越细，粗纱布则越柔软，覆模性越好。
二、 按纱线增强方向分类
无捻粗纱布的强度主要集中于织物的经向（长度方向）和纬向（宽度方向）：
标准双向布：经向和纬向纱线密度基本均衡，提供两个主要方向的增强。
单向布：为满足特定方向的高强度需求设计。通过在经向或纬向集中布置大量无捻粗纱，显著提高该方向的强度和模量，形成经向单向布或纬向单向布。这类布常用于需要承受特定方向高载荷的结构件。
三、 按纤维化学成分分类
玻璃纤维基体的化学成分决定了粗纱布的力学性能和耐环境性能：
1. 无碱玻璃纤维无捻粗纱布（无碱方格布/布）：以E玻璃纤维制成。与中碱布相比，具有更高的强度、更高的模量、更优异的耐候性、耐水性和耐碱性。是制造较高档次、要求长期耐久性和可靠性的玻璃钢制品的首选，如船舶、压力管道、风机叶片等。
2. 中碱玻璃纤维无捻粗纱布（中碱方格布/布）：以C玻璃纤维制成。其耐水性较差，但耐酸性较好。主要应用于存在酸性腐蚀环境的场合，如某些化工储罐内衬、酸性介质过滤材料等。
3. 耐碱玻璃纤维无捻粗纱布：采用特殊的耐碱玻璃纤维（如AR玻璃纤维）生产。这种布比无碱玻璃纤维布具有更卓越的耐碱性和耐水性，专为长期暴露于强碱性环境（如钢筋混凝土增强、GRC制品）而设计。
4. 高强/高模量玻璃纤维无捻粗纱布：采用S玻璃（高强）或HMG（高模量）等特种玻璃纤维制成。在要求极限强度、刚度（模量）或抗冲击性能的尖端应用领域（如航空航天、高性能运动器材、防弹装甲）中选用，性能远超普通E玻璃纤维布。
玻璃纤维无捻粗纱布的多样性使其能够满足复合材料工业广泛的应用需求。理解其按组织结构（方格布、斜纹布、缎纹布）、增强方向（双向布、单向布）和化学成分（无碱、中碱、耐碱、高强/高模）的分类方式及其对应的核心特性（如硬挺度、覆模性、强度方向性、耐腐蚀性），是科学选材、优化制品性能和工艺的关键基础。根据最终产品的结构复杂度、受力状态和使用环境，综合选择最合适的无捻粗纱布类型，方能实现材料性能与成本效益的最佳平衡。
打印
