渔民船东朋友们，您是否知道——
一艘12米玻璃钢渔船从起火到全面燃烧，只需短短2分钟？
一次驾驶舱电线的老化短路，就可能让毕生积蓄化作海上焦炭？
根据统计，我国玻璃钢渔船火灾事故中：
63% 的起火点位于驾驶舱，80%的伤亡因有毒烟雾导致，未做阻燃处理的船体，燃烧速度是钢材的7倍，温度可达850℃！
这不是危言耸听！树脂材料在带来轻便耐腐优势的同时，其可燃性正成为威胁生命的隐形杀手。但令人振奋的是：
仅需在驾驶舱关键区域使用阻燃树脂，即可将逃生时间延长至5分钟以上！
每公斤材料多投入10元，就能让有毒烟雾减少50% ！
局部阻燃改造费用不足千元，却可降低80%的火灾致死风险！
我们郑重倡议：将防火意识铸成船体的第二层龙骨！让阻燃技术成为您最可靠的安全网！此刻的微小投入，守护的不仅是渔船，更是全家老小的生计与希望。
一、玻璃钢渔船火灾风险特性
1. 材料可燃性基础
树脂基体氧指数（OI）范围：18-22（常规不饱和聚酯）
典型燃烧速度：垂直燃烧速率达42mm/min（3mm厚度试样）
热释放峰值：310-380kW/m²（ISO 5660-1锥形量热测试）
2. 事故敏感区域
二、燃烧反应机理与阻断路径
1. 自由基链式反应过程
① 引发阶段：
R·（树脂分解自由基） + ·OH → CO +CO₂+ H₂O
② 传播阶段：
CO + ·OH → CO₂ + H·
H· + O2 → ·OH + O·
③ 自加速循环：
每生成1mol·OH可引发3-5次新反应（实测活化能≤40kJ/mol）

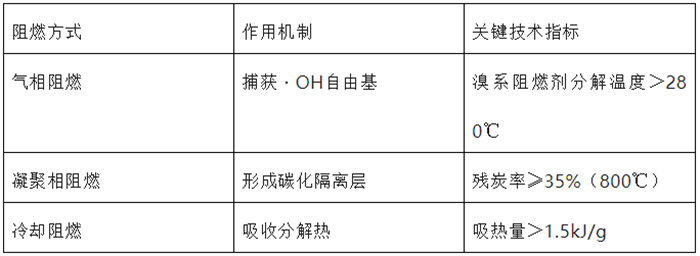

2. 阻燃作用靶点
三、阻燃树脂分类与工程选用

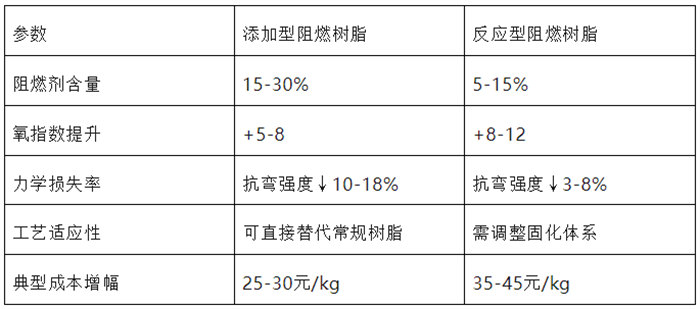

（表1）两类阻燃树脂性能对比
驾驶舱阻燃方案设计
外层（1.5mm）：Al(OH)3添加型阻燃树脂（OI≥28）
中间层（3mm）：常规结构树脂+短切毡
内层（0.5mm）：磷系反应型阻燃胶衣（抑烟性能SDR≤55）
四、实施要点与检测标准
1. 关键控制指标
氧指数：驾驶舱壁板≥28（GB/T 2406.2）
烟密度：SDR≤60（GB/T 8323.2）
毒性气体：HCN释放量＜5mg/g（IMO FTP Code）
2. 工艺控制参数
阻燃剂预处理：105℃烘干至含水率≤0.3%
层间施工间隔：≤45分钟（25℃环境）
固化度验证：巴氏硬度≥40（24h后）

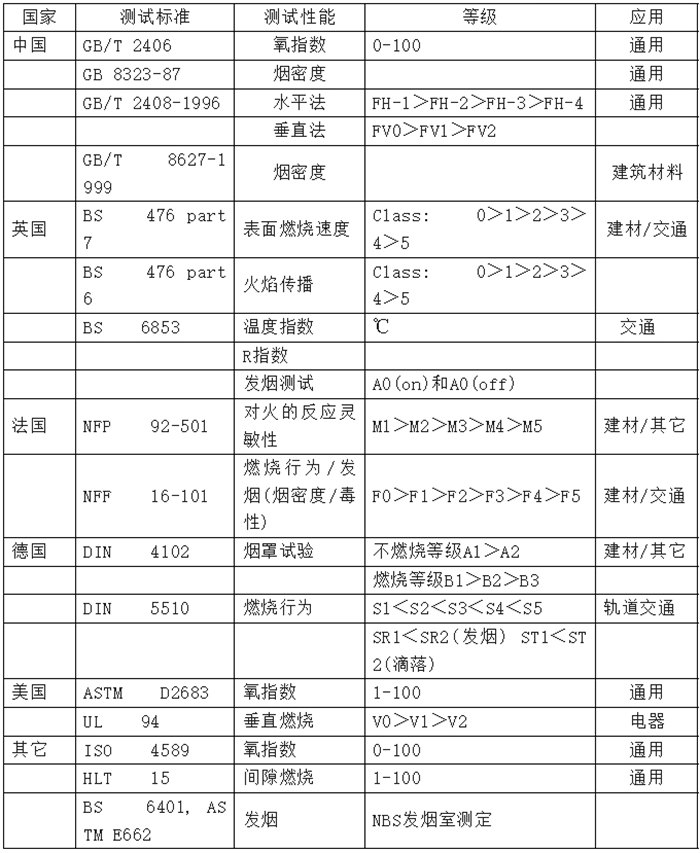

各国常用阻燃测试标准汇总

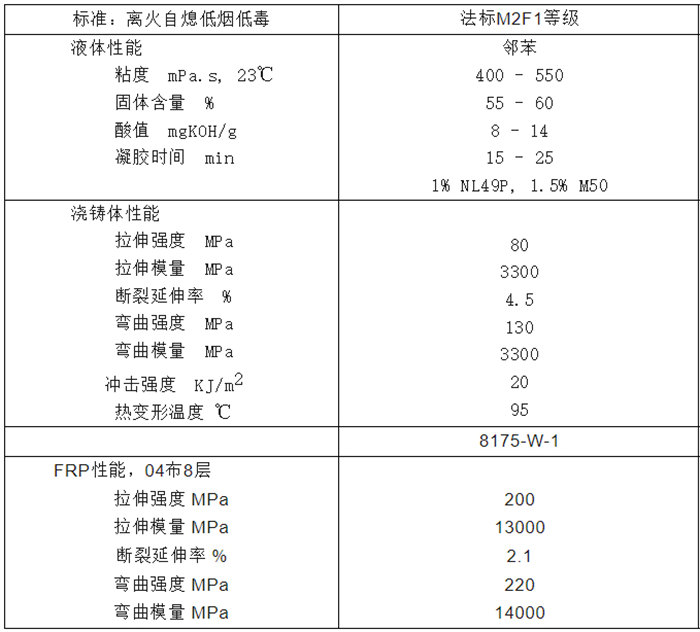

表 8175-W-1型阻燃树脂
（本文来源于“新型玻璃钢渔船”公众号，转载须经同意）
--------------
联系方式
电话：020-39966201/18026298689（赖先生）
传真：020-39966209
邮箱：bohao6868@frpgd.com
公司地址：广东省广州市番禺区天安番禺节能科技园总部中心一号楼1104至1105
打印
