中文 /  English
主页 › 培训学习 › 产品知识 ›
» 培训学习
  • 产品知识
  • 职业培训
  • 学习分享
    • ≡ 产品知识
    各种牌号环氧树脂固化剂结构说明
    发布时间：2016-06-23
    打印

    环氧树脂固化剂一般都有自己的牌号，对于具体结构，生产厂家一般保密，现在从文献和参考书中找出部分牌号固化剂的基本结构如下：

    D-8
    酮醛环氧化合物与脂肪族多元胺加成物，粘度低，固化速度适中，涂料适用期长。涂装方便，形成的涂膜有良好的防腐性能，但是颜色较深。

    T—31改性胺
    酚醛－胺加成物，粘度大，固化速度快，可水下固化。但涂膜较脆。

    591#
    二乙烯三胺一丙烯腈共聚物（ B氰乙基化）， 浅黄色液体，毒性低，放热量小，使用寿命长，需要加热固化，固化条件：80℃，12h;用量为20—25%。

    GY—051
    缩胺，浅棕色液体，用量12—14%，固化条件：室温，48小时。

    590#
    间苯二胺与环氧苯烷苯基醚缩合物，棕黑色液体，软化点20℃以下，用量为15—20%，可室温固化。

    701#
    苯酚甲醛己二胺缩合物，用量为25—35%，室温固化4—8h。

    702#
    苯酚甲醛间苯二胺缩合物，用量23—35%，室温固化4—8h。

    703#
    苯酚甲醛乙二胺缩合物，用量为36—42%，室温固化4—8h

    706#固化剂
    钛酸三异丙醇叔胺酯，棕黄色液体，用量为20—30%，固化：100℃，1 h；142℃，2h。

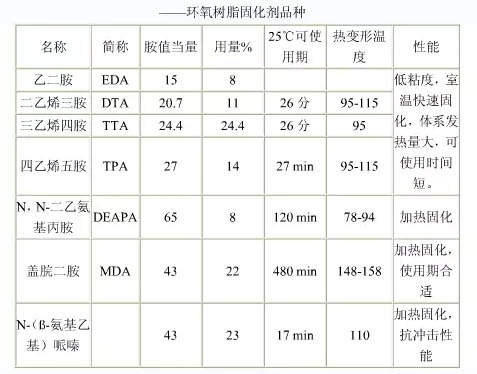

    各种牌号环氧树脂固化剂结构说明

    120#
    乙二胺、二乙烯三胺，在少量水存在下与环氧乙烷反应。 粘性液体，其挥发性和毒性比乙二胺少10003倍以上。在室温快速固化环氧树脂，用量16—18% 。

    593
    二乙烯三胺与丁基缩水甘油醚的加成物，25℃粘度为0.2 Pa.s，活性大，毒性低，室温快速固化环氧树脂，固化物柔性好。用量为23—25%，与环氧树脂放热反应缓和，使用寿命约1小时。

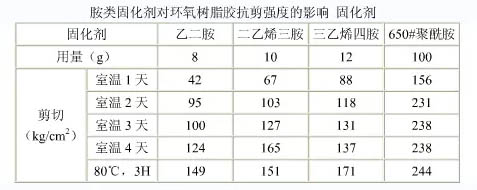

    各种牌号环氧树脂固化剂结构说明

    70#酸酐
    由丁二烯与顺丁烯二酸酐合成，毒性和挥发性小，用量为70—80%，固化条件是150℃，4H。天津津东化工厂生产的液体酸酐。浅黄色液体，粘度低。

    647#酸酐
    由双环戊二烯与顺丁烯二酸酐合成。 浅黄色液体，用量为80—90%。固化条件150—160℃，8H。天津津东化工厂生产。

    308桐油酸酐
    由桐油改性的顺丁烯二酸酐。 用量为100—200%，固化物柔软，延伸性好，耐热差。固化条件：100—120℃，6—10H。

    704#
    2甲基咪唑与环氧丙烷丁基醚加成物，室温为棕红粘稠液体，在80—120℃快速固化环氧树脂，用量为10%

    705#
    2甲基咪唑与环氧丙基异辛基醚的加成物，室温为棕红粘稠液体，在80—120℃快速固化环氧树脂，用量15%

    （文章来源：复合材料社区）

    打印
    Tags:
    欢迎光临广东博皓，很高兴为您服务
